digunakan untuk
memperkuat sinyal radio/wlan/wifi.
Bentuk antena ini dirancang oleh Gunadi pada tahun 2007, dan kini
dipasarkan oleh Onno W. , meskipun dia tidak berniat untuk
mempatenkan inovasi tersebut.
Prinsip kerja antena
Wajan bolic seperti antena parabola lainnya, yaitu
menempatkan bagian sensitif antena pada titik fokus parabola (wajan) sehingga semua gelombang elektromagnet yang mengenai wajan akan terkumpul dan diterima oleh bagian sensitif tersebut.
Jangkauan kerja antena ini dapat mencapai hingga 1-2 km bahkan sampai 9 km.
Antena Wajan bolic terdiri atas 3 komponen utama, yaitu : Reflektor yang terbuat dari
wajan (Dapat digunakan wajan
yang berdiameter minimal 40cm), semakin besar ukuran wajan akan semakin baik karena semakin banyak frekuensi radio/wlan/wifi yang dapat ditangkap.
Bagian Sensitif antena berbentuk Tabung berisi USB WLAN Sebagai Tabung dapat digunakan Pipa Paralon 3”
sepanjang 23cm dan bungkus 16cm dari panjangnya dengan Aluminium foil.
Kabel penghubung antena ke komputer Dapat
menggunakan kabel
USB yang biasanya
disediakan dalam paket USB WLAN, dipotong di bagian tengah dan disambung dengan menggunakan kabel UTP atau Kabel LAN.
Kelebihan dan kekurangan
Kelebihan Penggunaan antena Wajan bolic ini memiliki beberapa keuntungan :
-Jaringan lebih cepat dari pada modem
-Dapat di pasang dengan cepat dan mudah sehingga tidak menyita waktu terlalu banyak.
-Murah
Kelemahan
-Karena berupa 'solid dish maka pengaruh angin cukup besar sehingga memerlukan mounting ke tower yang cukup kuat
-Level daya yang dipancarkan tidak bisa dikendalikan dengan baik.
-Tidak sesensitif antena parabola asli dalam menangkap gelombang sinyal
-Tidak tahan lama, harus melakukan kalibrasi ulang berkali-kali.
BAHAN :
1. Wajan diameter 36 (semakin besar diameternya semakin bagus)
2. PVC paralon tipis ukuran 3” 30cm
3. Doff 3 “ 2 buah
4. Aluminium foil
5. Baut + mur ukuran 12 dan 14
6. USB Wireless
7. Kabel USB Extension 1 meter (panjang sesuai kebutuhan, bisa di beli di toko komputer)
PERALATAN :
1. Penggaris
2. Pisau/ Cutter
3. Gergaji besi
4. Bor (untuk melubangi wajan dan doff)
5. Kopi dan Rokok (wajib)
LANGKAH-LANGKAH PEMBUATAN :
1. Siapkan semua bahan dan peralatan yang dibutuhkan.
2. Lubangi wajan tepat di tengah wajan
tersebut seukuran baut ujuran 14, jika kurang besar gunakan kikir , cukup satu lubang saja.
Kemudian, ukur diameter wajan dan kedalaman wajan.
Kenapa harus pake ngukur2 segala ?
Ini kita gunakan untuk menghitung Feedernya (permukaan pipa yang tidak di lapisi Alumunium Foil).

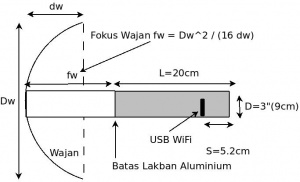

Rumus mencari Feeder:
F= D^2/(16*d)
*Ket:
- F: Feeder
- D: Diameter Wajan
- d: Kedalaman Wajan
- ‘^’ pangkat, ‘/’ pembagian, ‘*’ perkalian
Contoh : Wajan dengan D=70 cm, d = 20 cm
maka jarak titik fokus
dari center dish : F =
D^2 /(16 *d) = 70 ^2 /
(16 *20) = 15.3 cm
(Bagian yang tidak diberi
Alumunium Foil.
3. Potong PVC paralon sepanjang 30 cm, kemudian beri tanda untuk jarak feeder-nya ( daerah bebas aluminium foil).
Untuk menentukan panjang feeder-nya gunakan rumus di atas.
4. Beri lubang pada bagian paralon untuk meletakkan USB Wireless, sekitar 5cm dari ujung PVC.
5. Selanjut nya, bungkus PVC paralon dengan dgn aluminium foil pada daerah selain feeder, kalo aluminium foil yang ada tanpa perekat, maka untuk merekatkannya bisa menggunakan double tape.
6. Bor Doff yang satu untuk lubang baut yang akan di pasang di Wajan
7. Pada bagian doff (tutup PVC paralon) yang akan di pasang pada ujung PVC harus di beri aluminium foil, sedangkan doff yang di pasang pada wajan tidak perlu di beri aluminiu foil.
8. Masukkan USB Wireless pada lubang yang sudah di tandai tadi
9. Dan pasangkan doff tadi ke PVC paralon
10. Kemudian, wajan yang telah di bolongi tadi dipasangkan dengan doff yang satu nya lagi, sebelumnya doff tersebut dilubangi sesuai dengan ukuran baut yang sudah di siapkan, dan kencangkan secukupnya.
11. Kemudian tinggal pasangkan PVC paralon tadi ke wajan yang sudah di pasang doff.
Oke selesai sekarang wajan bolic siap di atur dan di arahkan ke WIFI
Kalau gagal, seperti USB Wireless tidak terbaca, atau terbaca tapi tidak mendapatkan sinyal hotspot yang di tembak, kemungkinan besar ada kesalahan kecil saat perakitan.
